Технический модуль на базе 10-футового морского контейнера

Для ООО «ПетроГазТех шельф-сервис» выполнено переоборудование 10-футового морского блок-контейнера в техническое помещение для двух операторов ТНПА. Габариты контейнера составляют 2,991 × 2,438 × 2,591 м, площадь помещения — около 6,76 м². Внутри размещены два рабочих места, оборудование, системы электроснабжения, освещения, отопления и приточно-вытяжной вентиляции.

Конструкция и утепление

В основе модуля — сварной стальной каркас морского контейнера. Нижняя и верхняя обвязки выполнены из профильной трубы, угловые стойки — из стального уголка 80×80×6 мм. Для погрузки и крепления предусмотрены штатные фитинги. Наружные поверхности окрашены краской для эксплуатации в условиях морского климата.

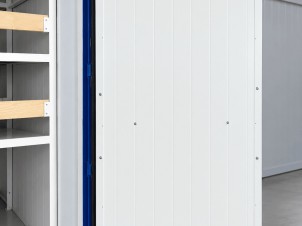

Внутри установлены закладные элементы для последующего крепления оборудования. Стены и потолок утеплены трёхслойными сэндвич-панелями толщиной 50 мм с внутренней поверхностью из окрашенного стального листа.

Пол

Лаги пола усилены металлическим швеллером 100×50 мм, установленным с шагом 600 мм. В конструкции используется теплоизоляция толщиной 50 мм, днище обварено стальным листом толщиной 1,5 мм.

Основание выполнено из бакелитовой фанеры толщиной 20 мм. Для крепления оборудования предусмотрены закладные. В качестве покрытия применён стальной рифлёный лист толщиной 3 мм с антискользящей поверхностью.

Дверь и вентиляция

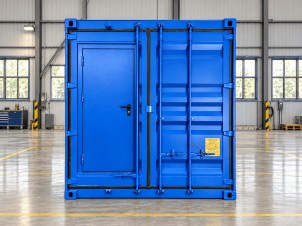

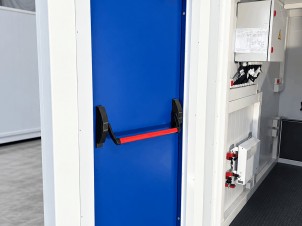

Стальная двухлистовая входная дверь врезана в штатную загрузочную дверь контейнера и оснащена замком и ручкой «антипаника». Загрузочные ворота утеплены сэндвич-панелями толщиной 50 мм.

Приток воздуха организован через регулируемую вентиляционную решётку 200×200 мм, установленную во входной двери. С наружной стороны предусмотрен козырёк для защиты от осадков. Вытяжная система оборудована вентилятором производительностью 80 м³/ч с клапаном, москитной сеткой и реверсом хода.

Электроснабжение, освещение и отопление

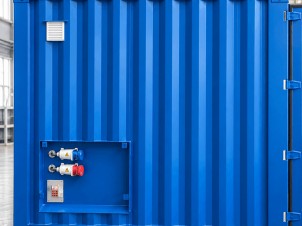

Электроснабжение выполнено с вводом 380/220 В. В модуле предусмотрен внутренний контур заземления, распределительный щит и отдельные линии для управления ТНПА, отопления, внешних потребителей и освещения. Одна линия оставлена в резерве.

Для освещения установлены шесть потолочных светодиодных светильников с раздельным управлением рабочей зоной и зоной входа. Над дверью размещён аварийный светильник с аккумулятором, автоматически включающийся при пропадании основного питания. Для подключения оборудования предусмотрены влагозащищённые розетки. Отопление обеспечивают два керамических обогревателя мощностью по 1 кВт с регулировкой температуры.

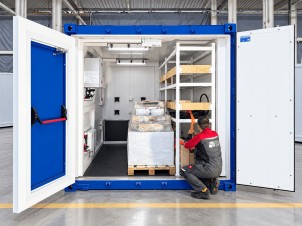

Комплектация технического помещения

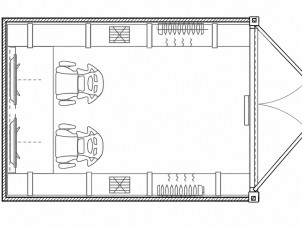

Для двух операторов предусмотрены анатомические кресла и два настенных откидных стола размером 850×600 мм. В комплектацию также входит металлический стеллаж.

Рабочая зона оснащена четырьмя мониторами диагональю 23,8 дюйма на наклонно-поворотных кронштейнах. Электротехническая комплектация включает трансформатор мощностью 10 кВт (12,5 кВА), источник бесперебойного питания, вводы 380/440 В и 220 В, кабельный ввод и удлинители.

Дополнительно предусмотрен углекислотный огнетушитель ОУ-3 с транспортным кронштейном.
