Модульная операторная 6 × 9 м для морского порта в Мурманске

Модульная операторная 6 × 9 м для морского порта в Мурманске

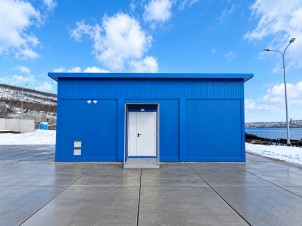

Для ООО «Корд Компани» изготовлено одноэтажное модульное здание операторной размером 6 × 9 × 3,8 м. Объект предназначен для размещения персонала, обслуживающего технологические сооружения на открытой площадке морского порта в Мурманске. Здание рассчитано на круглогодичную эксплуатацию и выполнено в климатическом исполнении ХЛ1.

Операторная собрана из трёх блок-контейнеров размером 6 × 3 × 3 м с утеплением 150 мм и общей односкатной кровлей высотой 0,8 м. Высота помещений в чистоте составляет 2,7 м. Планировка рассчитана на трёх сотрудников в смену и включает операторную, комнату отдыха и приёма пищи, санузел, коридор и техническое помещение для оборудования систем водоснабжения и канализации.

Конструкция и ограждающие элементы

Несущий каркас каждого блока выполнен из сварных стальных профилей. Верхняя рама изготовлена из сложногнутого профиля 185×80×3 мм, нижняя — из профиля 120×50×3 мм, угловые стойки — 170×150×3 мм. Каркас окрашен алкидным составом PRIMALKID ZP 488 с фосфатом цинка в цвет RAL 5005. Для обеспечения III степени огнестойкости металлические конструкции с внутренней стороны защищены матами ОГНЕСПАС.

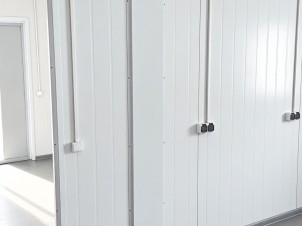

Наружные стены выполнены из трёхслойных сэндвич-панелей толщиной 150 мм с негорючим базальтовым утеплителем. Снаружи используется стальной лист с полимерным покрытием RAL 5005, внутренняя поверхность стен выполнена в белом цвете RAL 9003. Во внутренних перегородках предусмотрено утепление толщиной 100 мм.

Кровля и пол

Собственная кровля блок-контейнеров выполнена из оцинкованного листа толщиной 0,5 мм. Над всем зданием установлена общая односкатная крыша высотой 0,8 м на полуфермах из профильной трубы 60×40 мм. Обрешётка выполнена из трубы 40×60 мм, кровельное покрытие — профлист С35 толщиной 0,7 мм. Фронтоны обшиты профлистом С8 толщиной 0,5 мм в цвете RAL 5005.

Основание пола выполнено из ОСП толщиной 22 мм по металлическим лагам 100×50 мм с шагом 600 мм. Перекрытия утеплены минеральной ватой толщиной 150 мм. Чистовое покрытие — износостойкий линолеум «Горизонт 011» серого цвета с ПВХ-плинтусом.

Окна, двери и входная группа

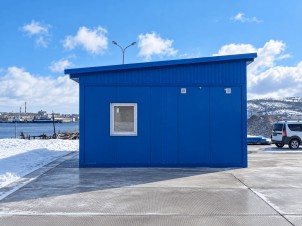

Установлены три ПВХ-окна размером 900 × 1200 мм с двухкамерными стеклопакетами и поворотно-откидными створками. Наружная входная дверь — утеплённая металлическая, двустворчатая, размером 2050×1200 мм, с доводчиком.

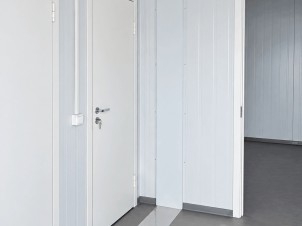

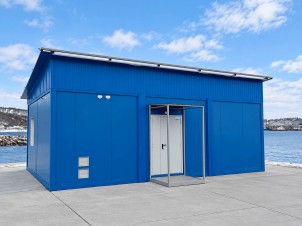

Входная группа включает металлическую площадку с покрытием из просечного стального листа и навес с облицовкой профлистом RAL 5005. Внутри предусмотрены отдельная сантехническая дверь и три белые офисные двери.

Электроснабжение, освещение и отопление

Электроснабжение организовано через ввод 380 В, 32 А. В здании установлен общий щит ЩСН/ВРУ с дифференциальной защитой и отдельными автоматами для розеток, оборудования, внутреннего и наружного освещения, пожарной сигнализации и других потребителей.

Для освещения предусмотрены шесть светодиодных светильников размером 600×600 мм, потолочные светильники в санузле и техническом помещении и наружный влагозащищённый светильник. Силовая сеть включает десять двухместных розеток для рабочих мест и оборудования. Отопление обеспечивают пять электрических конвекторов мощностью по 1,5 кВт.

Водоснабжение, канализация и пожарная безопасность

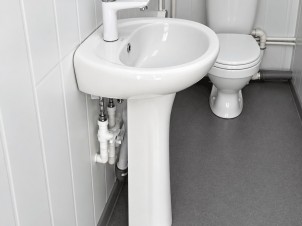

Водоснабжение выполнено автономным. Система включает накопительную ёмкость объёмом 1 м³, насосную станцию WILLO и бойлер на 30 литров. Санузел оборудован унитазом-компактом и раковиной со смесителем.

Для канализации предусмотрены накопительная ёмкость объёмом 1,2 м³ и санитарный насос Sololift. В санузле установлена вытяжная вентиляция производительностью 60 м³/ч, которая включается одновременно с освещением.

Пожарная сигнализация включает восемь автономных дымовых извещателей. В качестве первичных средств пожаротушения предусмотрены два углекислотных огнетушителя ОУ-5 и один порошковый ОП-5.

Доставка и монтаж

Комплект здания доставлен в Мурманск. Монтаж предусмотрен на подготовленном заказчиком основании — отсыпанной щебнем площадке или дорожных плитах. Для соединения трёх блок-контейнеров используются межконтейнерные стяжки, резиновые уплотнители, наружные нащельники и внутренние соединительные элементы.
