Блок-контейнер для машиниста конвейера АО «Олкон»

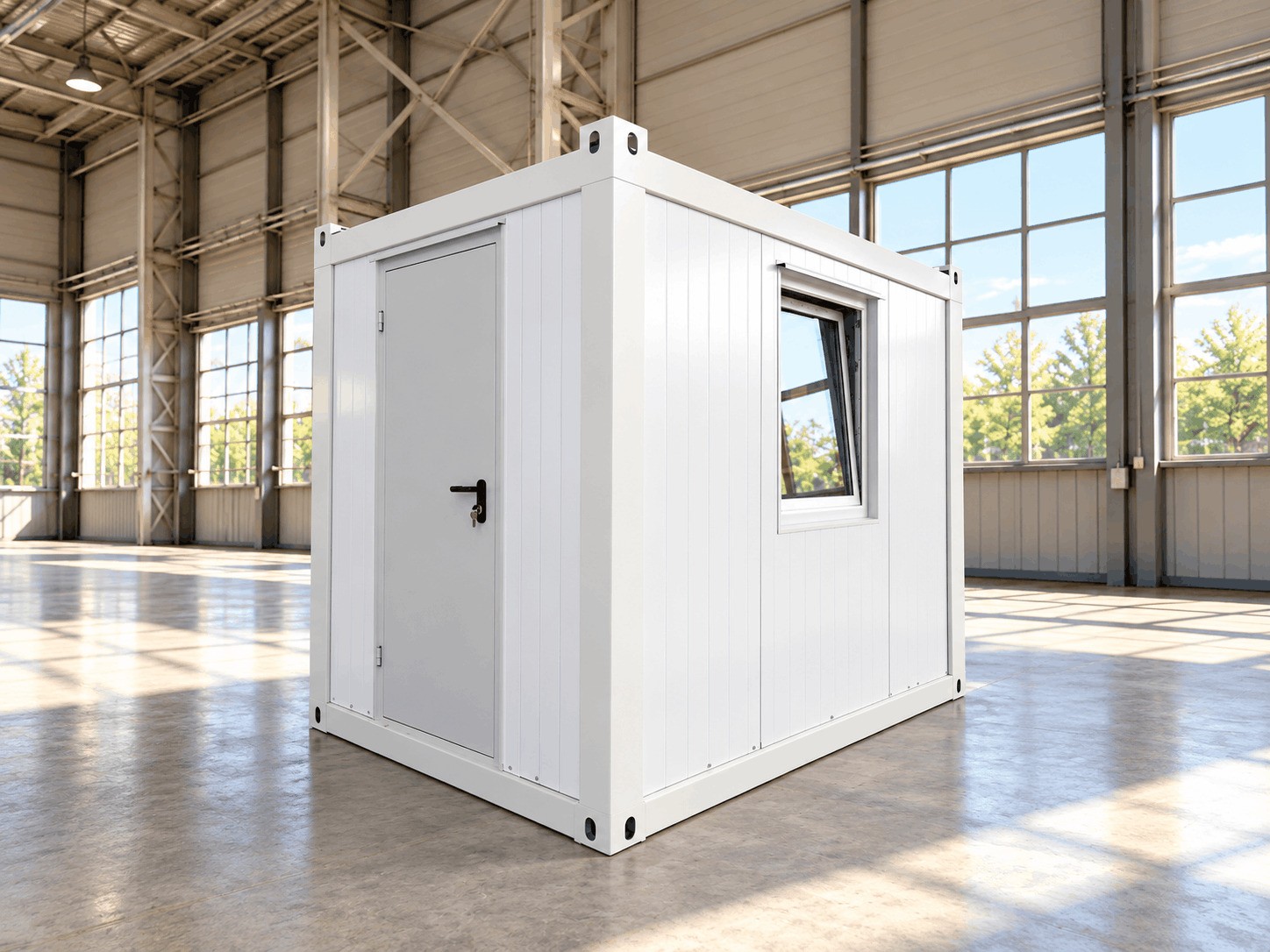

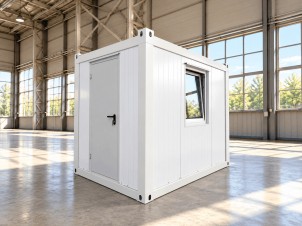

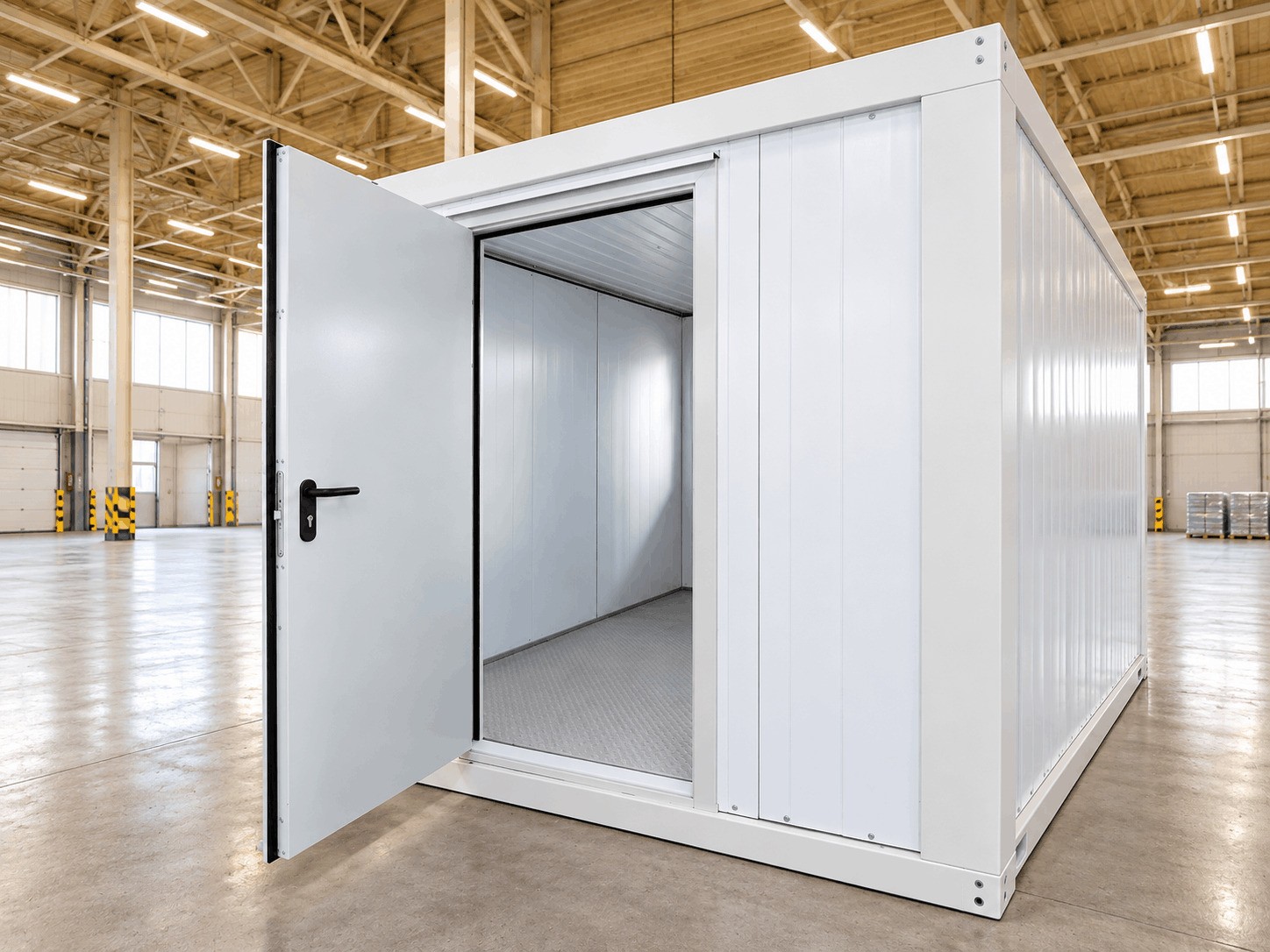

Для АО «Олкон» изготовлен сборно-разборный блок-контейнер размером 3,0 × 2,2 × 2,5 м для размещения машиниста конвейера на участке дробления руды и породы в Оленегорске. Площадь внутреннего помещения составляет 5,61 м². Конструкцией предусмотрены сэндвич-панели с утеплением 100 мм, металлический рифлёный пол, противопожарная входная дверь, два оконных проёма, электрическое отопление и внутренняя электросеть. Новый текстовый документ

Конструкция, стены и кровля

Блок-контейнер выполнен на сборно-разборном металлическом каркасе. Верхняя рама изготовлена из гнутого профиля 185×80×3 мм, нижняя — из швеллера 120×50×3 мм, лаги пола — из швеллера 100×50×3 мм. Угловые стойки выполнены из профиля 175×150×3 мм. Металлокаркас окрашен составом PRIMALKID ZP 488 в цвет RAL 9002. ЭДО приложение к спецификации

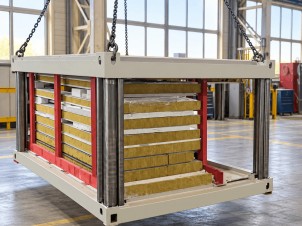

Стены собраны из трёхслойных сэндвич-панелей металл/базальт/металл толщиной 100 мм. Цвет наружной поверхности — RAL 9002, внутренней — RAL 9003. Внутренняя сторона панели выполнена из стального листа толщиной 0,5 мм с полимерным покрытием. ЭДО приложение к спецификации ЭДО приложение к спецификации

Кровля стальная, малоскатная, с покрытием из листа толщиной 1,5 мм в цвете RAL 7004. Утепление выполнено минеральной ватой толщиной 100 мм. Предусмотрена пароизоляция из полиэтиленовой плёнки. Потолок подшит профилированным листом С8 толщиной 0,5 мм с полимерным покрытием RAL 9003. ЭДО приложение к спецификации

Пол

Днище блок-контейнера выполнено из оцинкованного профилированного листа С8 толщиной 0,4 мм. В конструкции пола предусмотрено утепление минеральной ватой толщиной 100 мм.

Настил выполнен из стального рифлёного листа толщиной 3 мм с окраской RAL 7004. Такое исполнение соответствует техническому заданию заказчика на металлический антивандальный пол. ЭДО приложение к спецификации

Окна и дверь

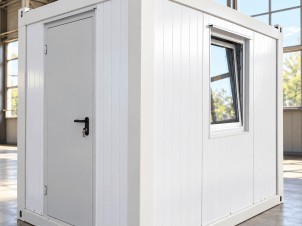

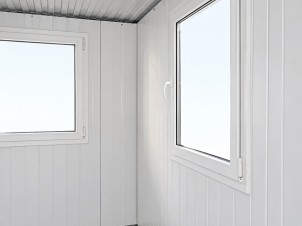

В помещении предусмотрены два оконных проёма — на торцевой и боковой стенах. Для входа установлена противопожарная дверь EI-60 ДП1-60-2050/850 R/L с полимерной окраской RAL 7035. Внутренние двери отсутствуют. Plan #4166932 2025-02-13 15.09 ЭДО приложение к спецификации

Электрооборудование, освещение и отопление

Электросеть выполнена по схеме TN-C-S. Наружное подключение — 32 А, 220 В. Электропроводка проложена в ПВХ-кабель-каналах. Распределительный щит оборудован автоматом 10 А для освещения, двумя автоматами 15 А для групп потребления и отопления и входным дифавтоматом 32 А. В помещении установлены двойные розетки. Для заземления предусмотрен болт М8, приваренный снаружи к корпусу контейнера. ЭДО приложение к спецификации

Основное освещение выполнено светодиодным светильником 4×18 Вт. Над входом установлен уличный светильник IP54. Для отопления используется электрический радиатор мощностью 1,5 кВт с терморегулятором. ЭДО приложение к спецификации

Исполнение блок-контейнера

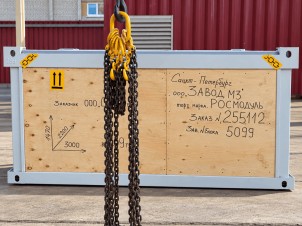

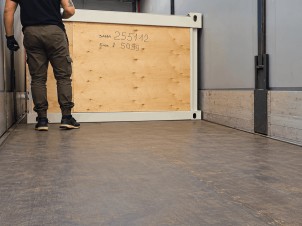

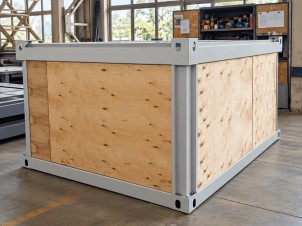

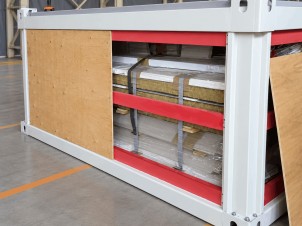

Модуль изготовлен в сборно-разборном исполнении. Конструкция предусматривает транспортировку в разобранном виде с последующей сборкой на месте эксплуатации. Для установки требуется фундамент с шестью точками опоры либо ровная подготовленная поверхность. Монтаж сборного контейнера РосМ…

При изготовлении также учтены требования технического задания к шумоизоляции помещения, применению негорючего утеплителя и уплотнителей, устойчивых к воздействию производственной пыли. Предусмотрено технологическое отверстие для прокладки кабельной продукции.
